با بلبرینگ های تماس زاویه ای بیشتر آشنا شویم

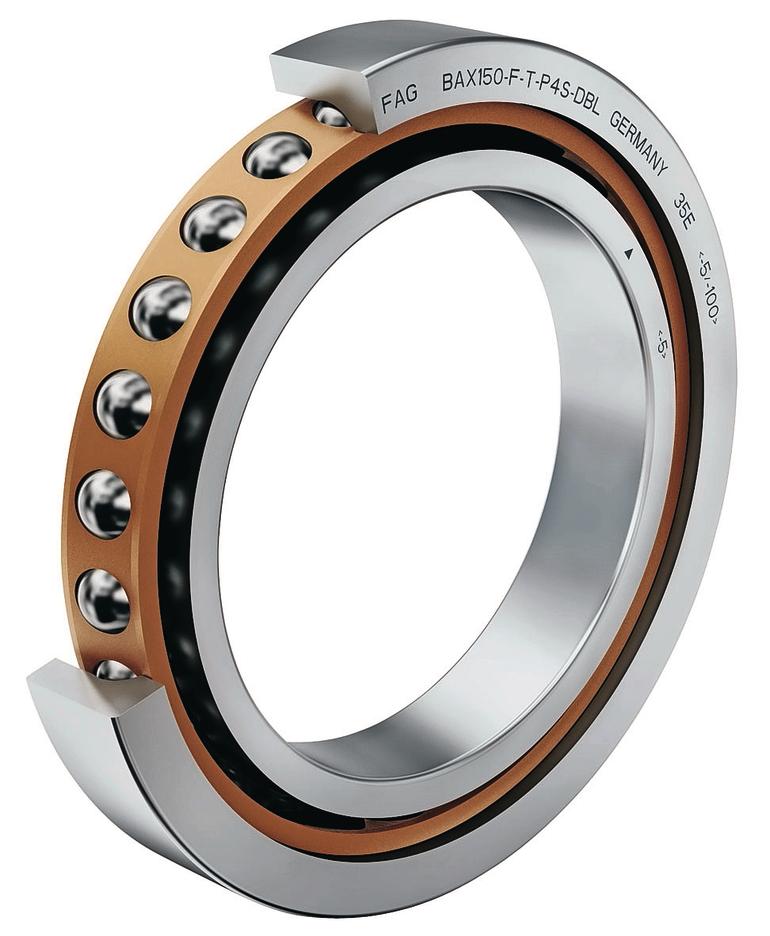

بلبرینگ تماس زاویه ای
سپاهان کالا

بلبرینگ های تماس زاویه ای دارای شیار در داخل رینگ درونی و بیرونی خود هستند که نسبت به یکدیگر زاویه مشخصی را می سازند.این خاصیت آنها را برای تحمل بار محوری و شعاعی بطور توام مناسب می سازد.

بلبرینگ های یک ردیف ساچمه تماس زاویه ای می توانند بار محوری را فقط در یک جهت تحمل نمایند به همین دلیل معمولا با بلبرینگ تماس زاویه هم نوع خود ( هم اندازه خود )بطور توام بکار می روند.

این بلبرینگ ها در ابعاد و اندازه های بسیار متنوعی تولید می شوند و می توانند به تنهایی و یا دوتایی مورد استفاده قرار گیرند.

این بلبرینگ ها به صورت دو ردیف ساچمه و بگونه ساده و یا کاسه نمد دار ساخته می شوند.

طراحان و تولیدکنندگان بلبرینگ در دنیا انواع مختلفی از این نوع بلبرینگ را با توجه به نیاز صنعت گران و طراحان به بازار عرضه کرده‌اند.

بلبرینگ تماس زاویه ای به طوری طراحی شده که می‌تواند بارهای محوری قابل توجهی را در یک جهت، و در عین حال بارهای شعاعی را هم در حد خوبی تحمل کند.

علاوه بر این، در این بلبرینگ‌ها وقتی یک بار شعاعی به بلبرینگ وارد شود به طور خودکار باری محوری نیز تولید می‌شود.

این بلبرینگ‌ها به‌صورت معمول به‌صورت جفت، مجموعه سه‌تایی، مجموعه چهارگانه، و یا مجموعه‌هایی با تعداد بیشتر یا مولتی پلکس استفاده می‌شوند.

انواع بلبرینگ های تماس زاویه ای

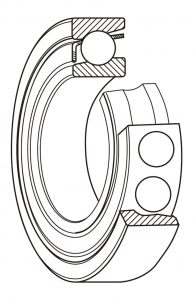

بلبرینگ تماس زاویه ای تک ردیفه

تک ردیفه

آنجا که این بلبرینگ‌ها به صورت زاویه دار تماسی را برقرار می‌کنند، آنها می‌توانند بارهای محوری قابل توجهی را در یک جهت و بارهای شعاعی را هم به خوبی تحمل کنند.

همانطور که گفته شد طراحی بلبرینگ تماس زاویه ای به نحوی است که با وارد شدن یک بار شعاعی، یک نیروی محوری نیز تولید می‌شود.

با توجه به این که این بلبرینگ‌ها تنها از یک جهت نیرو تحمل می‌کنند در استفاده از آنها دو یا چند بلبرینگ به‌صورت پشت به پشت یا رو در روی هم باید استفاده شود.

این بلبرینگ ها اغلب در اسپیندل اصلی ابزار و ماشین آلات که نیاز به دقت چرخش بالا دارد استفاده می‌شود. زیرا سفتی این بلبرینگ‌ها با اعمال و تنظیم پیش بار افزایش و کاهش می یابد.

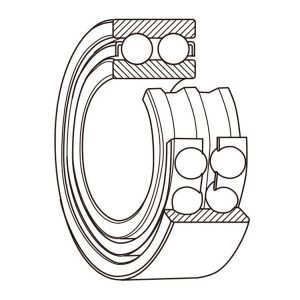

دو ردیفه

بلبرینگ تماس زاویه ای
دو ردیفه

این نوع بلبرینگ در واقع دو بلبرینگ تماس زاویه ای تک ردیفه است که به صورت پشت به پشت در قالب یک بلبرینگ ارائه شده.

تنها تفاوت آن این است که کنس داخلی و خارجی آنها یک تکه ساخته شده است.

این بلبرینگ‌ها می‌توانند نیروی محوری بالایی را تحمل کنند و برای تحمل ممان های خمشی بسیار کاربردی هستند.

این بلبرینگ‌ها در بلبرینگ‌های یک سر گیردار یا ته بسته استفاده می‌شوند.

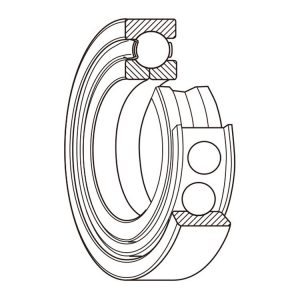

بلبرینگ با چهار نقطه تماس

بلبرینگ
بلبرینگ با چهار نقطه تماس

رینگ داخلی این بلبرینگ‌ها به صورت شعاعی به دو قطعه تقسیم شده است.

طراحی آنها طوری است که یک بلبرینگ می‌تواند بارهای محوری قابل توجهی را در هر دو جهت تحمل کند.
زاویه تماس در آنها ۳۵ درجه است، بنابراین ظرفیت تحمل بار محوری بالا است.

این نوع برای حمل بارهای محوری خالص و یا ترکیب بارهایی که در آن بارهای محوری بالا می‌باشد بسیار مناسب است.
