بلبرینگ شیار عمیق
بلبرینگ شیار عمیق

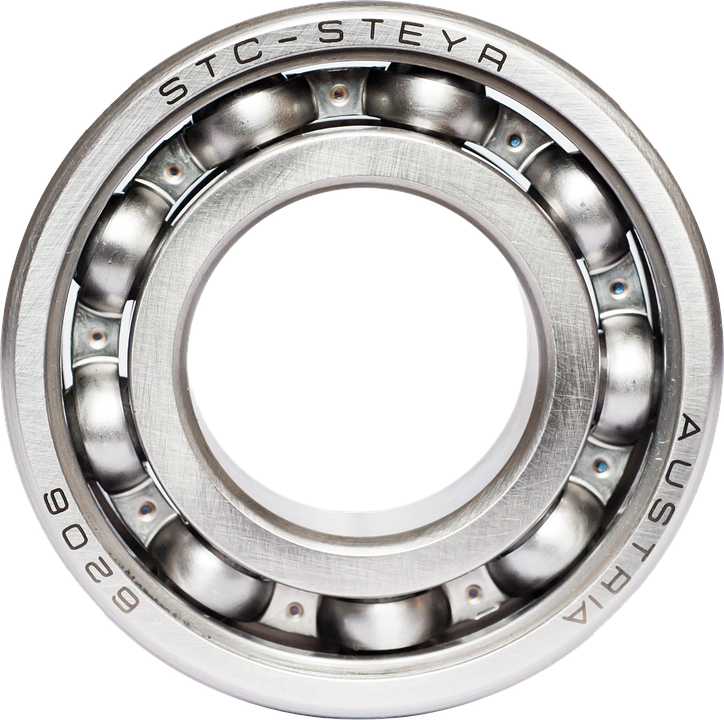

یکی از متداول ترین بلبرینگ ها در صنعت بلبرینگ شیار عمیق (Deep Groove Ball Bearings) می باشد که کاربرد بسیار گسترده ای در صنعت را دارا می باشد.

در بلبرینگ شیار عمیق یک شیار عمیق دایره ای یا شعاعی وجود دارد که برابر با شعاع ساچمه می باشد.

بلبرینگ های شیار عمیق توانایی تحمل بار های شعاعی و محوری را در هر دو جهت دارا می باشند که این امر ناشی از وجود شیار عمیق در این بلبرینگ و ایجاد سطح تماس بالا بین ساچمه ها و رینگ ها می باشد.

از ویژگی های مهم این بلبرینگ ها می توان به طراحی ساده، تفکیک ناپذیری و کارکرد مناسب در سرعت های بالا اشاره کرد.

انواع بلبرینگ های شیار عمیق

بلبرینگ های شیار عمیق یک ردیفه ( Single Row Deep Groove Ball Bearings )

این برینگ دارای شیار ساچمه عمیق و یک پارچه بوده و ساچمه و شیار در آن مطابقت هندسی کاملی داشته، بطوری که علاوه بر تحمل بار شعاعی، بار محوری را نیز از هر دو طرف تحمل می کنند.
متداول ترین اندازه های برینگ های مورد بحث با کاسه نمد فلزی و لاستیکی نیز تولید می شود.

آن دسته از این نوع برینگ ها که در دو طرف خود، کاسه نمد دارند با گریس نیز پرشده اند، به همین دلیل نباید آنها را جهت جا زدن گرم نمود و یا شست.
مقدار گریس داخل برینگ معمولاً 25 الی 35 درصد فضای خالی داخل برینگ است.

کاسه نمدهای فلزی معمولاًبا پسوند Z یک طرف و 2 Z دو طرف برینگ مشخص می شوند.

این نوع کاسه نمدها با حلقه داخلی برینگ فاصله داشته و اصولاً وقتی باید مورد استفاده قرار گیرند که حلقه های داخلی بچرخد. در صورت چرخش حلقه بیرونی امکان نشت گریس وجود دارد.
نوع دیگری کاسه نمد با اصطکاک تولیدی کم وجود دارد بطوریکه سرعت برینگ میتواند هم پایه سرعت آن با کاسه نمد فلزی باشد.

این نوع کاسه نمد با پسوند RZ مشخص شده و شامل یک لاستیک مصنوعی است که با یک واشر فلزی تقویت شده است.


فاصله این کاسه نمد با حلقه داخلی بسیار ناچیز بوده، بطوریکه خاصیت آب بندی را به نحو مطلوبی بالا می برد. محدوده دمایی کارکرد این نوع کاسه نمد -40ºc الی +120ºc کارکرد دارد. سرعت برینگ با این نوع کاسه نمدها افت می کند.


نوع تولید شده دیگر آنها با جای خار است که با قرار دادن یک خار در آن می توان برینگ را از لحاظ محوری با صرفه جویی در مقدار فضای اشغالی محکم کرد. خار به همراه جای خار با پسوند NR در جلوی شماره برینگ مشخص می شوند.


نوع دیگر برای مواقعی است که میزان صدای تولید شده توسط برینگ، نظیر لوازم خانگی اهمیت دارد با پسوند QE5 مشخص می شود.

بلبرینگ های شیار عمیق دوتایی (Paired Deep Groove Ball Bearings)

در مواقعی که قدرت تحمل بار یک برینگ کافی نباشد از دو تا بلبرینگ شیار عمیق استفاده می شود.
بلبرینگ ها در موقع ساخت با یکدیگر مطابقت داده شده، بطوریکه بعد از نصب آنها، جهت توزیع یک نواخت بار بر روی دو بلبرینگ، احتیاجی به استفاده از حلقه های فاصله گذار و امثال آنها نیست.


بسته به نوع کاربرد، سه حالت برای قرار گرفتن بلبرینگ ها وجود دارد:
حالت پشت سر هم که با پسوند DT مشخص شده و بار محوری را از یک طرف متحمل می شوند.


حالت پشت به پشت باپسوند DB مشخص شده و بار محوری را از دو طرف تحمل می کند (از هر طرف توسط یک برینگ). این حالت از استحکام زیادی برخوردار بوده و جهت خنثی نمودن بارهای ممان بسیار مناسب است.


حالت روبرو نیز مانند حالت پشت به پشت است، ولی به اندازه آن استحکام نداشته و برای بارهای ممان مناسب نیست.

بلبرینگ های شیار عمیق با شیار ساچمه خور ( Deep Groove Ball Bearings With Filling Slots)

این نوع بلبرینگ ها تعداد ساچمه بیشتری ازنوع شیار عمیق معمولی دارند که بدین دلیل قدرت تحمل بار برینگ افزایش پیدا کرده است و در حلقه های داخلی و بیرونی خود شیار مخصوص اضافه نمودن ساچمه دارد.

قدرت تحمل بار شعاعی آن از نوع بدون شیار بالاتر، ولی قدرت تحمل بار محوری آن کمتر است و نیزسرعت بلبرینگ های شیار عمیق معمولی را ندارند.


این نوع بلبرینگ ها با کاسه نمد فلزی نیز تولید می شوند که در صورتیکه در هر دو طرف کاسه نمد داشته باشد، قبلاً با گریس مناسب پر شده است.


جهت کاربردهایی نظیر گیربکسهای اتوماتیک که از بلبرینگ در یک فضای محدود باید استفاده شود، می توان با کمک جای خار و خار در روی بلبرینگ آن را در امتداد محوری تثبیت کرد.


مقدارناهمراستایی مجاز شافت در این برینگ ها بین 2 الی 5 دقیقه بوده و تجاوز از این حد منجر به کاهش عمر برینگ و تولید صدا می شود
