تسمه ها را بیشتر و بهتر بشناسیم

تسمه
تسمه تایم

تسمه چیست؟

تسمه ها (belts) یک حلقه از مواد انعطاف پذیر هستند که برای اتصال مکانیکی دو یا چند شفت دوار مورد استفاده قرار می گیرند.

تسمه ممکن است که به عنوان یک منبع حرکت برای تاثیر انتقال قدرت ویا دنبال کردن حرکت نسبی استفاده می شود.تسمه روی حلقه های پولی قرار می گیرد.

در یک سیستم دارای دو پولی (قرقره) ، تسمه هم میتواند پولی ها را در یک مسیر مشخص حرکت دهد و هم می تواند طوری حرکت کند که جهت شفت خلاف جهت آن باشد.

به عنوان یک منبع حرکت، تسمه نقاله دارای کاربردی است که در آن تسمه طوری تطبیق داده شده است که به طور مداوم بار بین دو نقطه را تحمل کند

تسمه ارزانترین ابزار برای انتقال قدرت بین شفت است. انتقال قدرت با طراحی های خاص بین تسمه و پولی به دست می آید.

تقاضا بر روی حرکت انتقال قدرت تسمه ها بسیار زیاد است که این خود منجر به تغییرات بسیاری در آن می شود .

حرکت آن ها به آرامی و با سرو صدای کم می باشد و بالشتک موتور و یاتاقان نسبت به تغییرات بار مقابله می کنند اگر چه با قدرت کمتری نسبت به چرخدنده ها وزنجیرها عمل می کند.

با این حال پیشرفت در مهندسی تسمه اجازه استفاده از تسمه ها را در سیستم هایی که سابقا از چرخدنده و زنجیر استفاده می کردند ، می دهد.

انتقال قدرت بین تسمه و پولی با عنوانی متفاوت از تنش و سرعت تسمه بیان شده است.

که انتقال قدرت را میتوان از فرمول زیر محاسبه کرد:

که: T1 , T2 تنش در سمت های شل و سفت تسمه، v سرعت و P مقدار انتقال قدرت می باشد.

P=(T1-T2)v

ارتباط تنش ها برابر است با:

T1  / T2=eµα

که: µ ضریب اصطکاک و α زاویه سطح تماس با مرکز پولی است.

معیار های انتخاب تسمه کدام اند؟

محرک های تسمه بر اساس معیارهای زیر ساخته می شوند:

1-سرعت و قدرت بین محرک و محور

2-فاصله مناسب بین شفت ها

3-شرایط عملیاتی مناسب

معادله قدرت از فرمول زیر محاسبه می شود:

                        (2π radian)×(rpm) / (60 sec × 1000 W) )  ×  گشتاور  (Nm)= قدرت  (KW)

عوامل تنظیم قدرت تسمه عبارتند از:

نسبت سرعت، فاصله شفت، نوع واحد محرک (موتور الکتریکی،موتور احتراق داخلی)، محیط خدمات(روغنی،مرطوب،گردوخاکی)، محور بارهای واحد(تشنجی،کمک فنر، معکوس شده) وتنظیمات تسمه-پولی(باز،عبوری،تبدیل)

اصطکاک تسمه ها چگونه است؟

اصطکاک تسمه (belt friction) انتقال قدرت تابعی از تنس تسمه است با این حال با افزایش تنش، بار، روی تسمه و یاتاقان است.

یک تسمه ایده آل تسمه ای است که کمترین تنش را داشته باشد و در فشار بار های بالا لغزشی نداشته باشد

تنش تسمه باید با نوع تسمه،اندازه،سرعت و قطر پولی تنظیم شود.

تنش تسمه با اندازه گیری نیرویی که تسمه را منحرف می کند و با یک فاصله داده شده در هر اینچ از قطر پولی،تعیین می شود.

انواع تسمه ها کدام است؟

تسمه ها دارای انواع بسیار متنوعی می باشد که ما در این مطلب انواع آن ها را به صورت تیتروار بیان می کنیم. برای آشنایی بیشتر با هر کدام از این تسمه ها بر روی نام آن کلیک کنید تا به صفحه ی تسمه ی مورد نظر منتقل شوید.

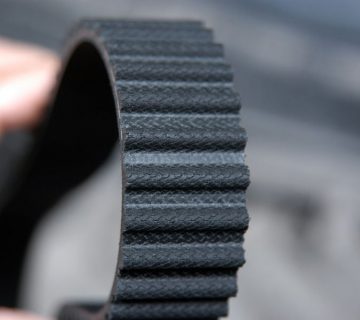

  • تسمه های تایمنیگ
    • تسمه تایم مداربسته سیم دار
    • تسمه تایم مدار بسته نخ دار
    • مدار بسته سوراخ دار
    • تسمه تایم دو طرف دنده
    • تسمه تایم رابر (تسمه کنفی)
    • تسمه تایم مدار باز متری
    • تسمه تایم PU مدار باز و بسته

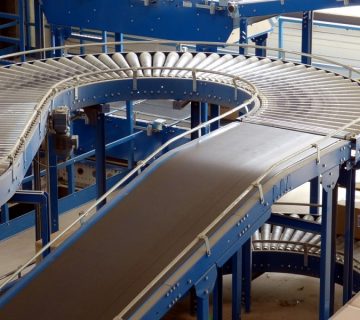

  • تسمه های نقاله
    • تسمه نقاله لاستیکی
    • تسمه نقاله PU
    • تسمه نقاله PVC
  • تسمه شیاری
    • تسمه شیاری EPJ
    • تسمه شیاری EPH
    • تسمه شیاری PH
    • تسمه شیاری PJ
    • تسمه شیاری PK
    • تسمه شیاری PM
    • تسمه شیاری PL
  • تسمه وی شکل
    • تسمه وی شکل ساده
    • تسمه وی شکل روکش دار
    • تسمه وی شکل دنده ای
    • تسمه وی شکل چند خطی
    • تسمه وی شکل چند خطی دنده ای
  • تسمه جوشی
    • تسمه جوشی ساده
    • تسمه جوشی نخ دار
    • تسمه جوشی گریپ دار
    • تسمه جوشی پنج ضلعی
    • تسمه جوشی پلی کرد
  • تسمه انتقال نیرو
    • تسمه انتقال نیرو خاص
    • تسمه پلی استر نخ دار
    • تسمه پلی آمید رابر
    • تسمه پلی آمید چرمی
    • تسمه پلی آمید پارچه ای

از مهم ترین شرکت های تولید تسمه می توان به : MEGADYNE و OPTIBELT اشاره کرد
